OPERATING MANUAL>>Sistema de comutação totalmente automático deSérie VSP-9
1. Função
- 1.1O sistema de comutação automática da série VSP-9, pode fornecer instalações de gás para hospitais, fábricas, laboratórios e outras ocasiões, fornecendo fornecimento ininterrupto de gás. Unidade de cilindro de dois lados usando um dispositivo de comutação automática para uma unidade de cilindro lateral definida como "unidade principal de fornecimento de gás" e o outro lado do cilindro de gás como "unidade de fornecimento de gás de reserva". Quando a unidade de fornecimento de gás que ficou sem gás é substituída por um novo cilindro, a unidade de fornecimento de gás desse lado foi automaticamente predefinida-como uma "unidade de fornecimento de gás de reserva" sem qualquer operação do usuário. A fonte de alimentação é integrada, o que converte energia CA de 100-250 V em energia CC de 24 V para fornecer energia ao sistema de comutação. O sistema de comutação foi projetado para atender aos requisitos das normas nacionais.
2. Regras de segurança
- 2.1É estritamente proibido temperar a parte específica da conexão do gás e é estritamente proibido alterar ou excluir a conexão específica da parte do gás.
- 2.2Todos os componentes do sistema de comutação, ferramentas e superfícies de trabalho devem ser mantidos livres de óleo, graxa e poeira.
- 2.3Não use produtos químicos, lubrificantes e selantes, a menos que especificado nas instruções.
- 2.4Antes de conectar o cilindro ao sistema de comutação, a válvula do cilindro deve ser aberta e fechada para soprar, sempre que possível, impurezas como poeira e detritos.
- 2.5Após conectar o cilindro, abra lentamente a válvula do cilindro.
- 2.6Nunca toque a fonte de calor em qualquer parte do sistema de comutação.
- 2.7Nunca use uma chama aberta ou “fareje” para testar vazamentos no sistema.
- 2.8Cilindros de alta-pressão devem ser fixados por porta-garrafas, correias ou correntes. Cilindros não controlados podem tombar. Danificando ou quebrando assim a válvula do cilindro.
- 2.9Não dobre repetidamente, dobre substancialmente ou torça a mangueira de metal. Caso contrário, a mangueira metálica poderá ser danificada.
- 2.10Não dobre uma mangueira de metal com raio de curvatura menor que 76 mm (3 ").
- 2.11Após a instalação do suporte de parede do sistema de comutação, não levante e pendure o sistema de comutação sozinho. Instale no suporte para evitar acidentes.
- 2.12É proibido operar o sistema de comutação antes que o operador esteja ciente das normas relevantes em outros lugares.
- 2.13Quando o sistema de comutação utiliza gases combustíveis, deve ser instalado em ambiente aberto e ventilado. Mantenha longe de chamas abertas.
3. Instalar
- 3.1Desembale, remova todo o sistema de comutação da caixa da embalagem e coloque-o na embalagem com a face-para cima no papelão.
- 3.2Para paredes gerais, deve ser dada a devida consideração ao espaço ocupado pelos cilindros de gás. Marcar linhas horizontais e sugerir instalação alta. A altura mínima do grau deve ser de 1,5m.
- 3.3Instale e fixe o sistema de comutação na parede com parafusos de expansão conforme mostrado na Figura 2.
4. operação
- 4.1 Após a instalação, conecte o plugue à fonte de alimentação e clique no botão liga / desliga para ligar o sistema. Após entrar na página inicial, selecione o idioma chinês e inglês para entrar na interface principal do sistema.

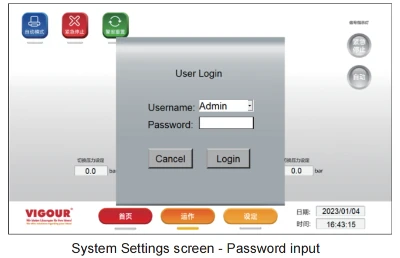

- 4.2Depois de entrar na tela inicial, toque em Definir na barra de navegação e insira a senha de desbloqueio na página de desbloqueio (a senha inicial é 8888), entre na página de configuração de parâmetros para definir o valor de indução de pressão do terminal de fornecimento de ar e do interruptor de pressão, valor de detecção de pressão de saída e pressão de segurança.
- O valor de indução de pressão da extremidade do fornecimento de ar é definido para 200bar, e a configuração da pressão de comutação é baseada na necessidade real. Defina, mas não exceda a faixa do sensor de pressão: 0 ~ 200bar;
- O valor de indução de pressão da extremidade de saída é definido como 20bar, e a configuração da pressão de comutação é baseada na demanda real definida, mas não deve exceder a faixa do sensor de pressão: 0 ~ 20bar e faixa do regulador de pressão.
- Após definir os parâmetros, clique no botão "Home" na barra de navegação para mudar para a interface de seleção de idioma.
- 4.3Na interface principal, o modo de operação é manual. Clique no botão do interruptor da válvula pneumática no lado esquerdo: verde Abra a válvula pneumática e, em seguida, abra o botão do interruptor da válvula pneumática de saída: para verde quando a válvula pneumática abre o gás Entre, verifique se o valor da pressão da extremidade do fornecimento de ar e a extremidade da saída de ar mostrada na tela é consistente com o valor definido, depois que tudo estiver normal A operação automática formal pode começar.
- 4.4Clique no botão de mudança "Modo Automático" no canto superior esquerdo para mudar para o modo automático e, em seguida, clique no botão "Operação" da barra de navegação inferior, o sistema inicia a operação automática.
- 4.5Quando o sistema detecta que a pressão do terminal de alimentação principal é inferior à pressão de comutação definida, o sistema abrirá automaticamente a extremidade de alimentação em espera e, em seguida, o alarme sonoro soará, a tela piscando com o logotipo "P LOW", neste momento deve ser substituído pelo cilindro de gás de alimentação principal na extremidade do gás.
- 4.6Em caso de emergência, você pode usar o botão Parar de emergência no canto superior direito da tela para pressionar a qualquer momento. O corpo é cortado simultaneamente.
